聚龙威视 8路多功能 光端机

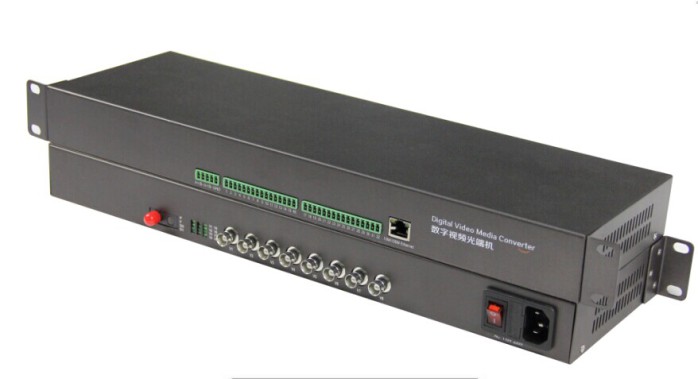

聚龙威视 8路多功能 光端机图片

所属目录:其它

搜索关键字:聚龙威视 8路多功能 光端机

信息简介:聚龙威视 8路多功能 光端机

详细信息:
“聚龙威视 8路多功能 光端机”参数说明
光纤数: 单纤 类型: 数字光端机
接口类型: FC/APC 型号: JL-8V1D1A1K1E1H-T/R
商标: 聚龙威视 包装: 纸盒
产量: 1000
“聚龙威视 8路多功能 光端机”详细介绍

产品描述
?

?JL-8V1D1A1K1E1H-T/R是一款前端(发射机)将8路模拟视频及多路音频、数据、电话、以太网、开关量等信号转换成光信号,中间信号用光纤进行传输,后端(接收机)将光信号还原成8路模拟视频及多路音频、数据、电话语音、以太网、开关量等信号的光纤传输产品。


产品详情
视频通道数目:8路模拟视频信号输入、输出
光纤接口类型:FC/APC(默认)可选配SC/ST
光纤类型:支持单模、多模
传输距离:20KM
光纤数目:单芯光纤
视频接口形式:BNC
视频带宽:8MHz
设备电源:内置5V/2A
基本说明
? ?
产品名称:多功能光端机
产品型号:JL-8V1D1A1K1E1H-T/R
产品品牌:聚龙威视
品质保证:工业级、三年保修
产品外观:桌面式、铁壳
产品特点
专用ASIC集成设计及高速DSP技术
自动兼容PAL、NTSC、SECAM视频制式
无模拟调频、调相、调幅光端机的交调干扰
透明支持任何高分辩率视频信号
技术参数
?视频特性

视频通道数目8路视频信号输入、输出
视频接口形式BNC
视频带宽8MHz
微分增益10%-90%APL??DG?<0.5%(?典型值)
微分相位10%-90%APL??DP?<0.4°(?典型值)
视频加权信噪比S/N?≥?70dB?(最大光学链路损耗时)
视频输入/?输出电压1VP?-?P(峰-?峰值)
视频输入/?输出阻抗75?Ω(不平衡)
音频特性
音频信号方向正向、反向或双向音频
接口端子工业接线端子或莲花接头?
输入/输出电平典型?0dBm
音频输入/输出阻抗?600Ω(平衡/不平衡)?音频输入/输出
电压2VP-P(峰-峰值)?
音频带宽20Hz~20kHz
采样速率58.6K
非线性失真系数≤?1?%
音频信噪比(加权)S/N≥85dB
数据特性
数据通道数目1路反向或1路半双工双向数据
接口信号RS-485?(2?线制),反向、正向、双向信号
码速率0~256Kbps
误码率≤?10-9
接口端子2P?工业接线端子
?
电话特性:
?电话通道:1-2(可选)
?振铃电压:75V
?振铃频率:25HZ
?阻抗:?600Ω
?插入损耗:-3±0.75dB
?频率特性:300~?3400Hz(-0.6~+3dB)
?串音衰耗:≥65dB
?物理接口:RJ11
开关量特性
物理接口端子工业接线端子
报警、开关量输入信号任意有源或无源报警、开关量输入,支持无源开关、按钮报警
开关量输出信号任意有源或无源报警、开关量输出,支持继电器触点输出?

以太**性
数据通道数目1路10/100M输入、输出
接口速率:10/100Mbit/s?自适应?,默认为?100MBPS?工作状态?
接口形式非屏蔽超?5?类?RJ-45?座
支持协议IEEE?802.3U?100Base-TX?,10/100M?以太网标准
通讯工作方式全双工或半双工

? ? ? ? ? ? ? ? ? ?
?
